技術部：李楊斌

摘  要：本文敘述了無氰堿性和無氰酸性鍍鎘的鍍液配方及工藝參數，分析了兩種體系鍍液的電流效率、分散能力、深鍍能力以及鍍層的外觀、結合力、耐蝕性和氫脆等性能。結果表明，無氰堿性鍍鎘體系的分散能力、深鍍能力、外觀等性能較無氰酸性鍍鎘體系好，更適用于替代氰化鍍鎘工藝技術。

關鍵詞：無氰鍍鎘，堿性，酸性，鍍液鍍層性能

 引言

電鍍鎘層一般呈銀白色，其鍍層柔軟致密、延展性好，可進行彩色鈍化、軍綠色、黑色鈍化處理，主要用于鋼鐵工件的防護層。在一般大氣和工業大氣條件下，對鋼鐵基材屬于陰極保護鍍層，但在潮濕大氣或海洋氣候條件下，則屬于犧牲性陽極保護鍍層[1]。鍍層在室溫條件的空氣下不變色，潮濕空氣中會氧化充當保護膜，可防止繼續被氧化腐蝕。鍍鎘層焊接性與潤滑性好、氫脆性小、光澤度佳、附著性強、耐蝕性優越，在航空、航海等工業領域被大量使用[2]。

鍍鎘工藝發展到至今主要有氰化物鍍鎘、酸性及堿性鍍鎘工藝。使用氰化物鍍鎘工藝生產的鍍鎘層性能都較好，但氰化物為劇毒物質，在進行生產時易發生安全事故，故現在大多數的工業都使用堿性和酸性鍍鎘工藝取代氰化物鍍鎘工藝用于生產[3]，使用堿性鍍鎘工藝的鍍鎘層性能基本能達到氰化物鍍鎘的性能要求，但工件的抗氫脆性能未能完全達到氰化物鍍鎘的工藝要求，因此在一些特殊的領域（如航空，航天）仍需要使用氰化物鍍鎘工藝。

中航工業于2012年提出用無氰鍍鎘工藝取代現行的氰化電鍍鎘工藝，但因無氰鍍鎘工藝用于高強度鋼會導致嚴重氫脆問題一直沒有取得實質性進展[4]。在2014年4月重慶立道新材料科技有限公司成功開發了LD-5032高性能堿性鍍鎘工藝，該工藝的工藝穩定性、鍍層性能，完全達到了氰化物鍍鎘工藝的性能，防氫脆性順利通過216h的高強度考核，在近9年的生產應用表明，該工藝各方面的性能都十分優異，在生產實踐中具有良好的表現，為目前國內外開發非常成功的一款無氰鍍鎘工藝。

一、實驗部分

（一）無氰堿性與酸性鍍鎘的鍍液組成及工藝條件對比

1．無氰堿性鍍鎘工藝

表1 無氰堿性鍍液組成及工藝條件

2．無氰酸性鍍鎘工藝

表2 無氰酸性鍍鎘鍍液組成及工藝條件

（二）無氰堿性與酸性鍍鎘工藝性能對比

1．鍍液性能對比

（1）鍍液電流效率

1、測試方法

依據《JB/T 7704.3 電鍍?nèi)芤涸囼?yàn)方法  陰極電流效率試驗》[5]進行試驗，采用銅庫侖計測量鍍液電流效率。圖1為試驗方法原理示意圖，測量前將庫侖計的陰極試片B和待測溶液槽中陰極試片A洗凈、烘干，并準確稱重。按待測溶液的工藝要求通電，電鍍一段時間后，取出試片A、B，洗凈、烘干，再次稱重。從兩次稱重結果計算試片經電鍍后的增重。陰極電流效率按下式計算：

 式中：

ηk —待測陰極電流效率（%）；

a —待測溶液槽中陰極試片A實際增重；

b —銅庫侖計陰極試片B實際增重；

k—待測溶液槽中陰極上析出物質的電化當量（Cd：2.097g/A?h）。

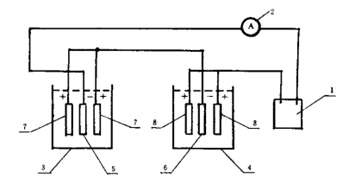

圖1 庫侖計測定電鍍電流效率原理圖

（1-直流電源；2-電流表；3、待測鍍液槽；4、銅庫侖計；5、待測鍍液陰極；6-銅庫侖計陰極；7、待測鍍液陽極；8、銅庫侖計陽極）

2、測試記錄及結果

按工藝配置LD無氰堿性鍍鎘和LD無氰酸性鍍鎘工作液，試驗試片采用紫銅片。堿性鍍鎘溫度35℃、酸性鍍鎘常溫、電流密度為1A/dm2、電鍍時間為30min，鍍前、鍍后測試試片重量，測試結果如表3所示。

表3 鍍液電流效率測試數據一覽表

可以看出，無氰酸性鍍鎘鍍液陰極電流效率高，陰極電流密度為1A/dm²時陰極電流效率可達到90%以上；無氰堿性鍍鎘鍍液的陰極電流效率就較低，在60%左右。

（2）鍍液分散能力

1、測試方法

依據《JB/T 7704.4 電鍍?nèi)芤涸囼?yàn)方法  分散能力試驗》^[6]進行鍍液分散能力測試。選擇比較適合的Hull槽（梯形槽）樣板法進行試驗，試片測試位置示意圖2所示。測定Hull槽試片1～8各區域中間位置的鍍層厚度值δ₁、δ₂……δ₈，δ₁為高區1cm處，δ₈為低區1cm處，根據下式計算分散能力：

式中：

δ_i為2～8方格中任一選定的鍍層厚度；

δ₁為1號方格中的鍍層厚度。

圖2 試驗試片測試位置示意圖

2、測試記錄及結果

本試驗采用碳鋼板作為試件，進行265mL的Hull槽實驗。工作液為無氰堿性鍍鎘鍍液及無氰酸性鍍鎘鍍液，堿性鍍鎘溫度35℃、酸性鍍鎘常溫、電流密度1A/dm2、電鍍時間10min，記錄Hull槽試片1～8各區域中間位置的鍍層厚度值，其測試記錄及結果如下表4所示。

表4 鍍液分散能力測試數據（鍍層厚度單位：μm）

可以看出，無氰堿性鍍鎘鍍液的分散能力比酸性分散能力高，可達到40%以上，而無氰酸性鍍鎘鍍液的分散能力弱，只有10%左右。

（3）鍍液的深鍍能力（覆蓋能力）

1、測試方法

依據《JB/T 7704.2 電鍍?nèi)芤涸囼?yàn)方法  覆蓋能力試驗》^[7]，選用內孔法進行鍍液的深鍍能力測試，采用圖3所示方法測定深鍍能力。

1-電源；2-電流表；3-鍍槽；4-陰極；5-陽極

圖3 鍍液深鍍能力測試原理

2、測試記錄及結果

測試鍍液為無氰堿性鍍鎘液及無氰酸性鍍鎘鍍液，堿性鍍鎘溫度35℃、酸性鍍鎘常溫、電流密度1.0A/dm²、電鍍時間30min。電鍍后將試樣作適當?shù)奶幚砗笏春娓桑瑢⒃嚇友乜v向打開，觀察內孔鍍上的鍍層的長度，即可評定深度能力。通常用鍍?nèi)肷疃群蛢?nèi)孔徑之比來表示，其數值越大則該溶液的深鍍能力越好。

                     無氰堿性鍍鎘                                   無氰酸性鍍鎘

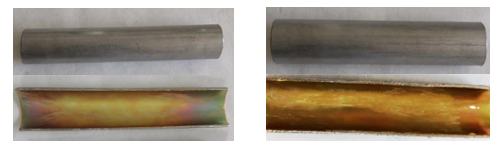

圖4 鍍液深鍍能力測試結果

如圖4所示，無氰堿性鍍鎘試樣鍍后內表面完全鍍滿鎘層，且鈍化后上色均勻呈彩色，其深鍍能力可達到100%；酸性體系的試樣鍍后試件上色慢且不均勻，鍍層粗糙；相比而言，無氰堿性鍍鎘工藝的深鍍能力更好。

2．鍍層性能對比

（1）鍍層外觀

采用100×50×1mm碳鋼板作為試件，在無氰堿性鍍鎘及無氰酸性鍍鎘工藝鍍液中分別進行電鍍，電鍍參數為：電流密度為1A/dm²、堿性鍍鎘溫度35℃、酸性鍍鎘常溫，電鍍時間40min。電鍍后進行吹干，彩色鈍化處理。

                  無氰堿性鍍鎘試件                             無氰酸性鍍鎘試件

圖5鍍鎘工藝獲得鍍鎘層彩色鈍化外觀

測試結果如圖5所示，無氰堿性鍍鎘試件外觀結晶細致、呈均勻的米灰色，出光后為光亮的銀白色，經鈍化后是鮮艷的彩虹色；相較堿性而言，無氰酸性鍍鎘工藝試件的外觀亮度稍差，經出光鈍化后外觀相當。

（2）鍍層結合力

1、測試方法

彎曲法：采用100×50×1mm碳鋼板作為試件，在無氰堿性鍍鎘及無氰酸性鍍鎘工藝鍍液中分別進行電鍍，電鍍參數為：電流密度為1A/dm²、堿性鍍鎘溫度35℃、酸性鍍鎘常溫。無氰堿性鍍鎘鍍液所得鍍層厚度為11.27μm；無氰酸性鍍鎘鍍液所得鍍層厚度為10.73μm，將鍍好試板180°反復彎曲，觀察彎折處是否有脫皮現象，鍍層與基體是否分離。

熱震法：實驗步驟及工藝參數同彎曲法，將鍍好的試板放入200℃的恒溫烘箱中恒溫2h，取出立即浸入0℃的冰水中驟冷，觀察鍍層是否有起泡、起層、剝離等現象出現。

2、測試結果

彎曲法：無氰堿性和酸性鍍鎘試板經180°反復彎曲后，彎折處鍍層均未出現脫皮掉落現象，兩種工藝的鍍層結合力都相當。

熱震法：無氰堿性和酸性鍍鎘試件均未出現起泡、起層、剝離等現象，表明兩種工藝的鍍層結合力相當。

（3）鍍層耐蝕性能

1、測試方法

采用100×50×1mm碳鋼板作為試件，在無氰堿性鍍鎘及無氰酸性鍍鎘鍍液中分別進行電鍍，電鍍參數為：電流密度為1A/dm²、堿性鍍鎘溫度35℃、酸性鍍鎘常溫，堿性鍍鎘電鍍時間60min、酸性鍍鎘電鍍時間40min。無氰堿性鍍鎘所得鍍層厚度為分別為11.98μm、11.25μm、11.49μm；酸性鍍鎘所得鍍層厚度為分別為11.88μm、11.12μm、11.98μm，鍍后經彩色鈍化后進行NSS中性鹽霧測試其耐蝕性能，觀察72 h鹽霧試驗之后鍍層表面是否出現白色腐蝕產物，360h鹽霧試驗之后鍍層表面是否出現紅色腐蝕產物^[8]。

2、測試記錄及結果

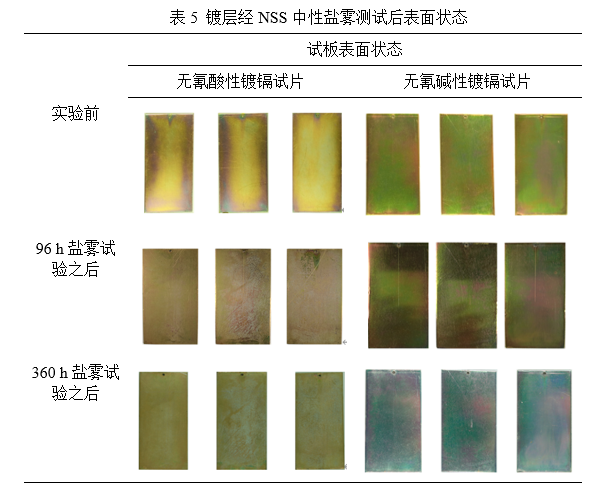

測試記錄及結果如下表5所示

由表5可以看出，無氰堿性鍍鎘鍍鎘試件顏色均勻且細致，經過96 h鹽霧試驗之后除鈍化膜顏色略微變淺之外，外觀無明顯變化，未出現白色腐蝕產物。在經過 360 h之后，鈍化膜顏色進一步變淡，試樣表面變得粗糙，部分區域有輕微白銹出現但未出現紅色腐蝕產物，耐鹽霧性能合格；無氰酸性鍍鎘鍍鎘試件外觀粗糙，鹽霧試驗之后試樣表面變得更為粗糙，部分區域有輕微白銹出現但未出現紅色腐蝕產物，耐鹽霧性能合格。

（4）氫脆敏感性

1、測試方法

按照HB 5067.1–2005《鍍覆工藝氫脆試驗第1部分：機械方法》^[9]進行氫脆性測試。采用材質為30CrMnSiA的試棒進行無氰堿性與酸性鍍鎘電鍍，電流密度1A/dm²，堿性鍍鎘溫度35℃、電鍍時間為60min，酸性鍍鎘溫度為常溫，電鍍時間為40min。堿性鍍鎘層厚度分別為12.85μm、12.59μm、12.64μm、12.58μm、12.39μm、12.49μm；酸性鍍鎘層厚度分別為12.25μm、12.39μm、12.14μm、12.18μm、12.19μm、12.29μm，在 200℃下除氫處理 24 h后進行200h的氫脆拉伸測試。

2、測試記錄及結果

                              無氰堿性鍍鎘                                 無氰酸性鍍鎘

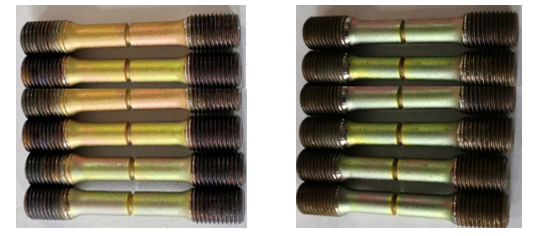

圖6 30CrMnSiA試棒鍍層

采用上述方法對材質為30CrMnSiA的試棒進行了無氰堿性和酸性鍍鎘工藝的鍍層抗氫脆性能檢測，將除氫后的兩種工藝試件進行了200h的氫脆拉伸，試件都保持了200h不斷裂，說明兩種工藝的抗氫脆性能都合格并且相當。

二、結論

(一)鍍液、鍍層性能對比表

表6 無氰堿性鍍鎘工藝與無氰酸性鍍鎘工藝鍍液、鍍層性能對比

（二）鍍鎘工藝對比總結

（1）無氰堿性鍍鎘工藝鍍層外觀結晶細致、均勻，出光后為光亮的銀白色，經鈍化后鮮艷的彩虹色；陰極電流效率大于60%；分散能力大于40%（遠好于酸性鍍鎘工藝）；深鍍能力極佳。

（2）無氰酸性鍍鎘工藝鍍層外觀結晶稍粗糙、亮度差；陰極電流效率高但分散能力較差且深鍍能力不如堿性鍍鎘工藝。

綜合以上性能可見，無氰堿性鍍鎘工藝更適用于取締氰化鍍鎘工藝。

 參考文獻

[1]  章葆澄.電鍍工藝學[M].北京:北京航空航天大學出版社,1993:76-77.

[2]  劉強,林乃明,沙春鵬等.鋼鐵材料電鍍鎘的研究現狀[J].表面技術,2017,46(01):146-157.

[3]  李博.無氰鍍鎘替代氰化鍍鎘工藝研究[J].電鍍與精飾,2016,38(04):32-35.

[4]  李彥澤,李運剛,任喜強等.汽車用高強鋼氫脆損傷研究的現狀[J/OL].上海金屬:1-10.

[5]  JB/T 7704.3,電鍍?nèi)芤涸囼?yàn)方法:陰極電流效率試驗.

[6]  JB/T 7704.4,電鍍?nèi)芤涸囼?yàn)方法:分散能力試驗.

[7]  JB/T 7704.2,電鍍?nèi)芤涸囼?yàn)方法:覆蓋能力試驗.

[8]  陳心欣,付益平,劉秀珍等.電鍍鋅工藝鹽霧試驗研究[J].環境技術,2021(S1):33-36.

[9]  HB 5067.1–2005,鍍覆工藝氫脆試驗 第1部分:機械方法.
